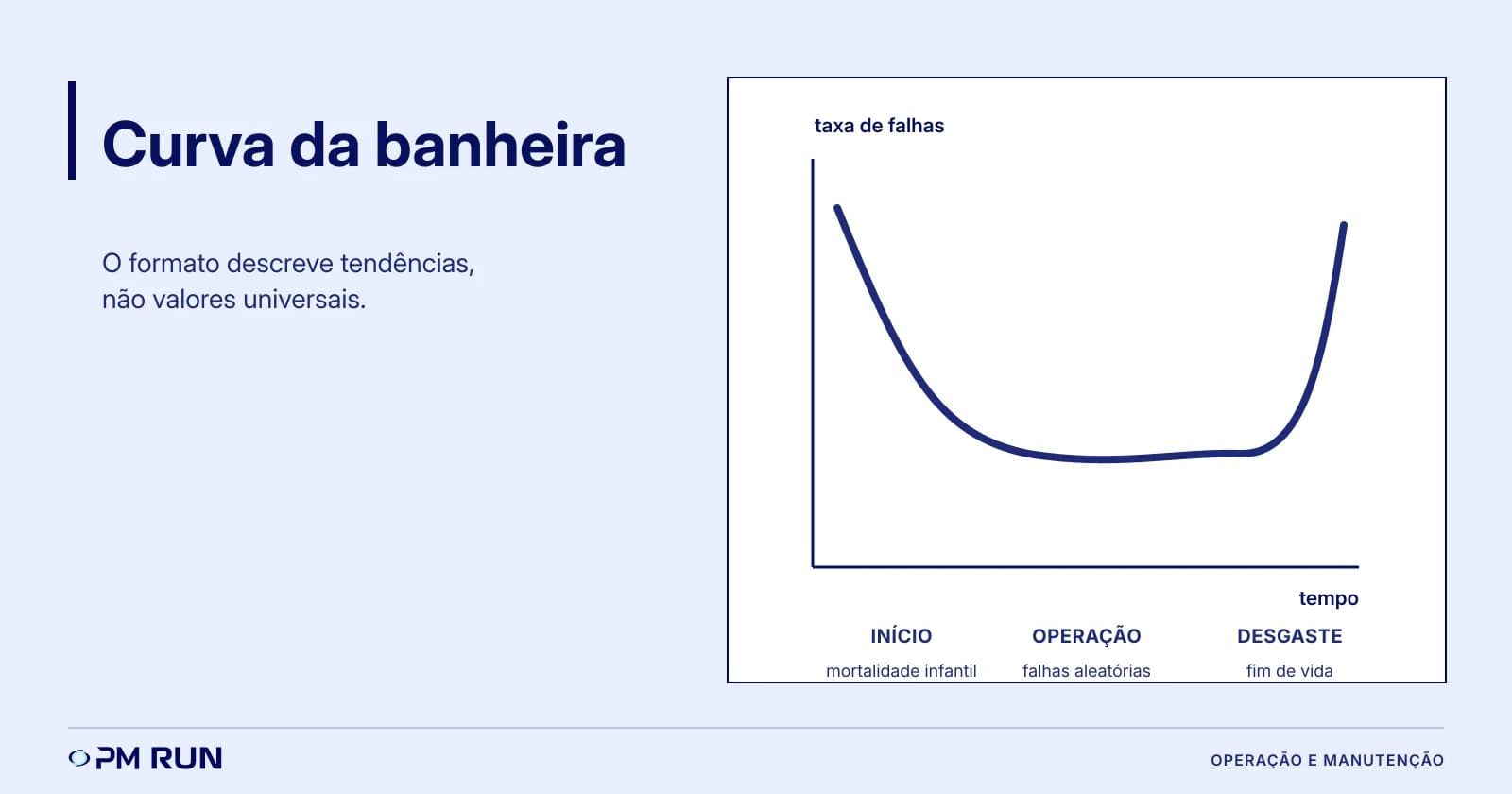

Curva da banheira é o gráfico que descreve como a taxa de falhas de um equipamento evolui ao longo da vida: alta no início, baixa e constante no meio, crescente no fim. O formato lembra uma banheira em corte, e cada uma das três fases pede uma resposta diferente da manutenção. Entender a curva evita o erro mais caro da estratégia: aplicar a ferramenta da fase errada.
Curva da banheira na manutenção: o que o gráfico mede
O eixo horizontal é a idade do item, contada desde a instalação ou desde a última intervenção que o devolveu à condição de novo; pode ser medida em horas de operação, ciclos, quilômetros ou toneladas processadas. O eixo vertical é a taxa de falhas condicional, que os livros de confiabilidade chamam de função de risco: a probabilidade de o item falhar no próximo intervalo, dado que sobreviveu até ali. Essa distinção importa. Um parque de equipamentos pode registrar poucas falhas por mês porque tem poucos itens velhos, e ainda assim cada item velho ter risco alto de falhar amanhã. A curva (também chamada de curva de banheira) descreve o risco de cada item; o total de ocorrências da planta é outra medida.
Curva da banheira e confiabilidade
Taxa de falhas e confiabilidade são duas faces da mesma informação. A confiabilidade R(t) é a probabilidade de o item chegar à idade t sem falhar; a taxa de falhas diz com que velocidade essa probabilidade cai. No trecho plano da banheira, a taxa é constante, a confiabilidade segue a distribuição exponencial e a taxa de falhas é o inverso do MTBF. Nos trechos inclinados, o MTBF sozinho deixa de descrever o comportamento do item, porque a média não mostra se o risco está caindo ou subindo com a idade. É por isso que a curva é uma das ferramentas centrais da engenharia de confiabilidade na manutenção.
Fase 1: mortalidade infantil
Taxa de falhas alta logo após a instalação ou a intervenção, caindo com o tempo. As causas não têm a ver com desgaste: defeito de fabricação, erro de montagem, contaminação na instalação, ajuste errado na partida. A resposta certa é qualidade na entrada: comissionamento rigoroso, procedimento de montagem, torque conferido, alinhamento medido. Detalhe incômodo: toda intervenção reinicia uma pequena mortalidade infantil, e é por isso que preventiva demais pode piorar a confiabilidade em vez de melhorar.
Fase 2: vida útil, as falhas aleatórias
Taxa de falhas baixa e aproximadamente constante. As falhas que acontecem aqui não avisam pelo calendário: sobrecarga momentânea, contaminação, erro operacional, defeito latente. Contra falha aleatória, preventiva por tempo é gasto sem retorno (trocar componente bom não muda a probabilidade da falha de amanhã). O que funciona: inspeção e monitoramento por condição, a preditiva, que detecta a degradação quando ela começa, independentemente da idade. O intervalo entre esse sinal e a falha funcional é o que a curva P-F mede.
Fase 3: desgaste
Taxa de falhas crescendo com a idade: fadiga, abrasão, corrosão, envelhecimento de isolamento. Aqui a idade informa, e a preventiva por tempo ou uso volta a fazer sentido, com o intervalo posicionado antes do joelho da curva. A leitura do histórico (o MTBF e a distribuição das falhas, como no guia de MTTR e MTBF) é o que revela onde esse joelho está.
As três fases lado a lado
| Fase | Comportamento da taxa de falhas | Causas típicas | Estratégia que funciona |
|---|---|---|---|
| Mortalidade infantil | Alta e caindo | Fabricação, montagem, instalação, partida | Comissionamento, procedimento de montagem, qualidade de peça e de serviço |
| Vida útil | Baixa e constante | Eventos aleatórios: sobrecarga, contaminação, erro de operação | Inspeção e manutenção por condição, com frequência definida pela curva P-F |
| Desgaste | Crescente com a idade | Fadiga, abrasão, corrosão, envelhecimento | Troca ou restauração programada por tempo ou uso, antes do joelho da curva |
A mesma tabela explica por que um plano de manutenção bom nunca é uniforme: um único equipamento tem componentes em fases diferentes, e cada modo de falha recebe a tarefa da sua fase.
O que a curva não conta: nem todo ativo segue a banheira
Os estudos clássicos de confiabilidade da aviação, que deram origem ao RCM, mostraram que a maior parte dos equipamentos complexos não apresenta fase de desgaste dominante: os padrões de falha são majoritariamente aleatórios, e só uma minoria dos itens se beneficia de troca por idade. A consequência prática é direta: a curva se aplica a cada modo de falha, e um equipamento inteiro costuma misturar vários. Um mesmo redutor tem componentes na fase de desgaste (retentores, rolamentos) e modos puramente aleatórios (travamento por contaminação). A estratégia boa mistura as ferramentas por modo, que é exatamente o trabalho da engenharia de confiabilidade.
Os seis padrões de falha de Nowlan e Heap
O estudo que sustenta essa conclusão é o relatório Reliability-Centered Maintenance, de F. Stanley Nowlan e Howard F. Heap, publicado em 1978 pela United Airlines para o Departamento de Defesa dos Estados Unidos. Ao analisar o histórico de componentes de aeronaves, os autores encontraram seis formas de curva de taxa de falhas, depois popularizadas por John Moubray no livro Reliability-Centered Maintenance (RCM II) com as letras de A a F:
| Padrão | Forma da curva | Participação nos componentes estudados |
|---|---|---|
| A | A banheira clássica: mortalidade infantil, trecho constante e desgaste | 4% |
| B | Taxa constante ou levemente crescente, seguida de zona de desgaste | 2% |
| C | Taxa crescendo devagar e continuamente, sem idade de desgaste definida | 5% |
| D | Taxa baixa quando novo, subindo rápido até um patamar constante | 7% |
| E | Taxa constante em toda a vida (falhas aleatórias) | 14% |
| F | Mortalidade infantil seguida de taxa constante ou levemente crescente | 68% |
A banheira é só o padrão A, com 4% dos componentes. Os três padrões ligados à idade (A, B e C) somam 11%; os outros 89% não têm uma idade a partir da qual a troca programada reduza o risco. O padrão F, o mais comum, reforça o alerta da fase 1: intervenção desnecessária introduz falhas. Esses percentuais descrevem componentes de aeronaves daquela época, e a proporção em uma planta industrial pode ser outra; o que vale levar para qualquer setor é o método de olhar a curva de cada modo de falha antes de escolher a tarefa.
O erro clássico: preventiva contra falha aleatória
O sintoma: plano preventivo denso, custo alto, e as quebras continuam. O diagnóstico frequente: os modos de falha dominantes do ativo são aleatórios (fase 2), e a troca periódica não os alcança, às vezes até os alimenta via mortalidade infantil pós-intervenção. A correção: migrar esses modos para inspeção e condição, e reservar a troca por tempo para o que de fato desgasta. É o tipo de revisão que o ranking de ofensores e o histórico de falhas bem registrado permitem fazer com critério.
Curva da banheira e distribuição de Weibull
A forma de identificar em que fase um modo de falha está é ajustar os tempos até a falha a uma distribuição de Weibull, proposta por Waloddi Weibull em 1951 e padronizada para uso em confiabilidade pela IEC 61649. O parâmetro de forma, beta (β), lê a fase diretamente:
- β menor que 1: taxa de falhas decrescente, a assinatura da mortalidade infantil. A investigação vai para montagem, qualidade de peça e procedimento de partida.
- β igual a 1 (ou muito próximo): taxa constante, falhas aleatórias. A distribuição se reduz à exponencial, e troca por idade não traz ganho.
- β maior que 1: taxa crescente, desgaste. A troca ou restauração programada passa a ser candidata, e o parâmetro de escala, eta (η), ajuda a posicionar o intervalo.
A banheira completa pode ser vista como a sobreposição de três populações de falhas com β abaixo de 1, igual a 1 e acima de 1. Na prática, cada modo de falha costuma ser dominado por uma delas. O passo a passo para estimar β e η a partir do histórico está no artigo sobre análise Weibull na manutenção.
Curva da banheira e curva P-F
As duas curvas respondem a perguntas diferentes e se completam. A curva da banheira diz se a idade informa o risco: se sim, a troca programada é uma opção. A curva P-F entra quando a idade não informa, mas a falha dá aviso: ela mede o intervalo entre o ponto em que a degradação se torna detectável (P) e a falha funcional (F), e a inspeção precisa acontecer em intervalo menor que esse. Para os modos de falha da fase de vida útil e dos padrões D, E e F, a curva P-F é a ferramenta que define a frequência da inspeção. Quando o modo de falha é aleatório e não dá aviso detectável, restam o reprojeto, a redundância ou a operação até a falha, conforme a consequência.
Como ler a curva da banheira nos dados do SAP PM
A curva sai do histórico de falhas, e no SAP PM esse histórico está nas notas de manutenção. O caminho prático:
- Recorte por modo de falha: filtre as listas de notas (IW28 ou IW29) por classe de equipamento e pelos catálogos de parte do objeto e dano. Misturar modos diferentes numa mesma curva apaga as fases.
- Tempo até a falha: use a data e hora de início da avaria registradas na nota com indicador de avaria, e calcule a idade de cada falha desde a instalação ou desde a última troca do componente.
- Itens que não falharam: equipamentos ainda em operação e componentes trocados preventivamente antes de falhar também são informação (dados censurados, na linguagem da estatística); descartá-los faz a curva parecer pior do que é.
- Falhas pós-intervenção: compare a data das falhas com a data de confirmação da última ordem (IW41). Muitas falhas nas primeiras semanas depois de uma intervenção indicam mortalidade infantil induzida pela própria manutenção.
- MTBF como ponto de partida: a análise do PMIS (MCJB) entrega MTTR e MTBF por equipamento, útil para achar os ofensores; a forma da curva vem do ajuste de Weibull sobre os tempos individuais.
Tudo isso depende de a nota nascer com o catálogo certo e o horário real de avaria. Com a PM Run, o técnico registra a nota no app de campo com parte, sintoma e causa pelos catálogos do SAP e com o horário de avaria no momento da intervenção, e os dados de manutenção chegam prontos para o cliente montar o próprio painel, com MTTR e MTBF por equipamento e por classe.
Para acompanhar falhas e confiabilidade por equipamento ao longo do tempo, conheça os dados da execução no SAP PM preparados para indicadores de manutenção.
Perguntas frequentes sobre a curva da banheira
O que é a curva da banheira?
É o gráfico da taxa de falhas ao longo da vida do equipamento, com três fases: mortalidade infantil (alta e caindo), vida útil (baixa e constante, falhas aleatórias) e desgaste (crescente com a idade).
O que causa a mortalidade infantil dos equipamentos?
Defeito de fabricação, erro de montagem ou instalação, contaminação e ajuste de partida. A resposta está na qualidade do comissionamento e das intervenções; aumentar a manutenção periódica tende a agravar o problema.
Todo equipamento segue a curva da banheira?
Não. Os estudos que fundaram o RCM mostraram que a maior parte dos equipamentos complexos falha de forma predominantemente aleatória, sem fase de desgaste dominante. A curva se aplica a cada modo de falha, e o ativo inteiro costuma combinar padrões diferentes.
Que estratégia usar em cada fase da curva?
Mortalidade infantil: qualidade de montagem e comissionamento. Falhas aleatórias: inspeção e monitoramento por condição. Desgaste: preventiva por tempo ou uso, com intervalo antes do ponto em que a taxa de falhas dispara.
